丁烯檢測儀安裝全流程指南：

丁烯作為易燃易爆氣體，相對密度(0.597)略小于空氣，泄漏后易向上擴散并積聚在高處空間，其檢測儀的安裝質量直接決定泄漏監測的精準度與安全性。以下結合工業通用標準及主流機型特性，詳細說明丁烯檢測儀的安裝流程與核心要點，適配固定式、便攜式等不同機型，覆蓋生產車間、儲罐區、管道接口等典型場景。

一、安裝前核心準備

1.點位規劃：精準匹配丁烯擴散特性

核心原則：圍繞丁烯“輕于空氣、向上擴散”的特性，結合泄漏源位置科學布點。① 泄漏源重點監測：在丁烯儲罐頂部、管道接口(閥門、法蘭)、反應釜出料口等易泄漏點位，檢測儀安裝位置需在泄漏源正上方0.3-0.6米處，水平距離不超過3米;② 空間全覆蓋：大型車間或開闊區域，按每15-20平方米布置1臺，重點覆蓋高處平臺、吊頂下方、設備上方等丁烯易積聚區域;③ 避開干擾區域：遠離通風口、空調出風口、排風扇等強氣流區域(間距≥1米)，避免氣流吹散泄漏氣體導致檢測失效;遠離變頻器、高壓線路等強電磁設備(間距≥1.5米)，防止電磁干擾影響設備信號;同時避開油污、粉塵集中區域，避免堵塞傳感器進氣口。

2.工況與器材核查

① 工況適配：確認安裝場景的環境參數(溫度、濕度、壓力)符合檢測儀要求，常規工業機型適配溫度范圍-40℃~70℃、濕度0%~95%RH，高溫、高濕或腐蝕性場景需選用專用耐候機型;爆炸危險區域(如化工車間)需確認檢測儀具備Ex d IIC T6及以上防爆認證，避免違規安裝;② 器材準備：備好檢測儀主機、傳感器探頭、安裝支架(壁掛/管道式)、固定螺絲、接線端子(固定式需額外準備屏蔽電纜)、防爆密封接頭(防爆場景)，同時核對設備出廠合格證、計量校準報告等資質，確保設備完好無破損。

3.安全防護：規避安裝過程中的風險

安裝前需對作業區域進行安全預處理：關閉丁烯輸送閥門，開啟通風設備置換區域內殘留氣體，經便攜式丁烯檢測儀檢測確認濃度低于爆炸下限(LEL)的10%后，方可開展作業;爆炸危險區域作業需佩戴防靜電服、絕緣手套，使用防爆工具(如防爆螺絲刀、防爆接線盒)，嚴禁現場吸煙、動火，現場備好滅火器等應急器材。

二、分類型安裝步驟：適配不同場景需求

1.固定式丁烯檢測儀(工業連續監測首選)

適配場景：丁烯生產車間、儲罐區、管道樞紐等需24小時連續監測的固定點位，核心分壁掛式、管道式兩種安裝方式。

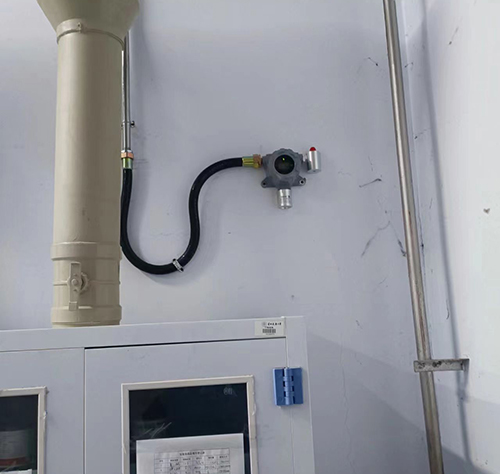

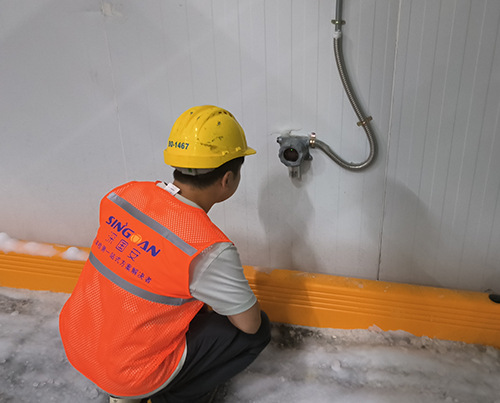

(1)壁掛式安裝(主流通用)

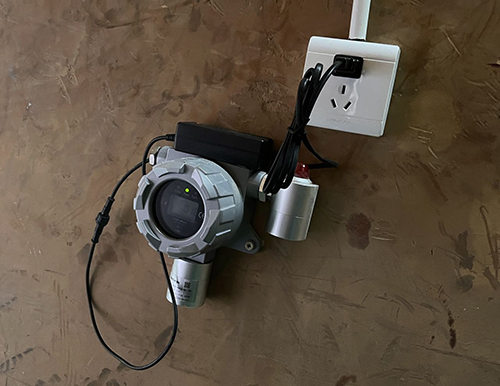

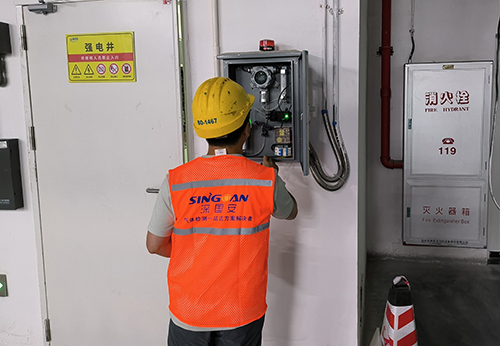

① 固定支架：根據檢測儀底部安裝孔尺寸，在預設點位鉆孔，用膨脹螺絲將安裝支架固定在墻面或設備支架上，確保支架平整牢固，無晃動;② 主機固定：將檢測儀機身對準支架卡扣，順時針旋轉或通過螺絲固定，確保機身與支架貼合緊密，傳感器進氣口朝向下方(避免粉塵、雨水直接落入);③ 接線操作(關鍵步驟)：打開檢測儀接線盒，按說明書要求連接線路——電源線(DC24V或AC220V，依機型而定)、信號線(4-20mA或RS485，用于連接中控系統)，均需采用屏蔽電纜，電纜屏蔽層單端接地(避免電磁干擾);防爆場景需使用防爆密封接頭穿過電纜，接線完成后擰緊接線盒蓋子，確保密封完好;④ 線纜整理：將多余線纜規整固定，避免線纜拉扯或受壓，遠離高溫管道、強電線路。

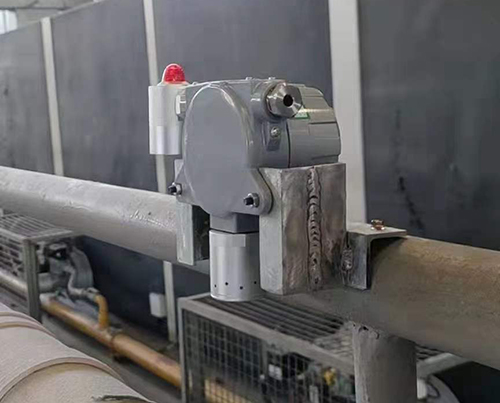

(2)管道式安裝(適配管道內丁烯濃度監測)

①開孔與法蘭固定：在丁烯輸送管道的直管段(避開彎頭、閥門等湍流區域)開孔，焊接配套法蘭;② 探頭安裝：將檢測儀的管道式傳感器探頭通過法蘭固定，確保探頭伸入管道內的長度符合要求(通常為管道直徑的1/3-1/2，具體按機型說明書)，密封墊壓緊防止氣體泄漏;③ 主機布置：主機可安裝在管道附近的墻面或支架上，與探頭通過專用電纜連接，距離不超過10米(避免信號衰減)，接線與壁掛式一致。

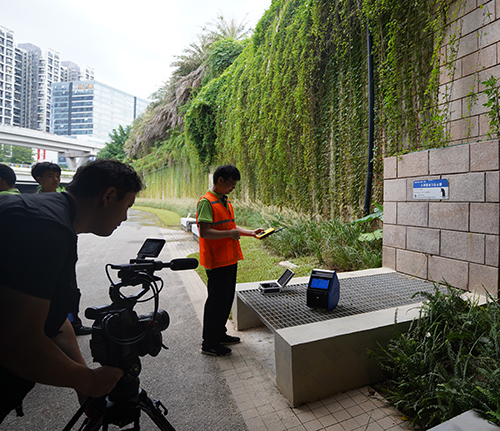

2.便攜式丁烯檢測儀(巡檢/臨時監測適配)

便攜式機型無需固定安裝，核心做好“攜帶與使用點位”的規范：① 攜帶方式：通過機身掛繩佩戴在胸前，或置于便攜工具箱內，確保傳感器探頭無遮擋;② 監測點位選擇：巡檢時重點監測固定式檢測儀覆蓋的盲區、高處積聚區域、臨時作業點(如管道維修區域)，每次監測時需在點位停留3-5分鐘，待數值穩定后記錄數據;③ 避免誤操作：使用時遠離油污、水汽，避免探頭直接接觸液體丁烯或腐蝕性物質。

三、安裝后調試與驗收：確保設備正常運行

1.通電調試

固定式檢測儀接線完成后，接通電源，設備將進入自檢模式(通常30秒-1分鐘)，自檢通過后顯示“正?！被?baseline 數值(接近0);若出現故障提示(如傳感器故障、接線錯誤)，需立即斷電排查問題。便攜式檢測儀開機后完成自檢，確認電量充足、報警功能正常。

2.精度驗證

使用經計量認證的丁烯標準氣體(推薦濃度為滿量程的40%-60%)，通過校準罩罩住傳感器探頭，通入標準氣3-5分鐘，觀察檢測儀顯示數值是否與標準氣濃度一致，誤差需≤±3%FS;若偏差超出范圍，需按說明書進行零點與量程校準。

3.報警功能測試

通過標準氣逐步提升濃度至預設報警閾值(低報通常為10%LEL，高報為20%LEL)，確認檢測儀能及時觸發聲光報警(部分機型支持振動報警)，同時固定式機型需驗證與中控系統的信號聯動是否正常(如超標后自動聯動排風設備、切斷閥)。

四、注意事項

防爆場景嚴循規范：爆炸危險區域安裝的固定式檢測儀，所有接線、密封環節必須符合防爆要求，嚴禁私自改裝接線盒或破壞設備防爆結構;

定期維護預留空間：安裝點位需預留足夠的維護空間(檢測儀周圍至少保留0.5米無遮擋)，方便后續傳感器校準、清理及設備檢修;

環境適配調整：高溫場景(如靠近反應釜)需為檢測儀加裝隔熱罩，避免傳感器因高溫損壞;高濕度或露天場景需確保設備防護等級≥IP65，防止雨水、水汽侵入;

避免安裝誤區：不可將檢測儀安裝在密閉狹小空間(如密閉機柜內)，否則會導致氣體無法流通，影響檢測精度;不可直接安裝在油污、粉塵噴射區域，需加裝防塵罩保護傳感器;

合規記錄留存：安裝完成后，詳細記錄安裝點位、安裝日期、調試數據、校準報告編號等信息，連同設備資質文件一并歸檔，以備應急管理部門核查。
