化工廠管道法蘭式電石氣檢測儀應用背景：

在化工廠中，電石氣(乙炔)是重要的生產原料，廣泛應用于金屬焊接、切割以及化工合成等工藝環節。然而，電石氣具有易燃易爆的特性，其爆炸極限范圍為2.5% - 82%，與空氣混合后遇明火、靜電或高溫極易引發爆炸事故?；S的管道系統是電石氣輸送的關鍵通道，而法蘭連接處是管道系統中容易出現泄漏的薄弱環節。一旦法蘭處發生電石氣泄漏，若不能及時發現和處理，將會造成嚴重的安全事故，威脅人員生命安全和企業財產安全。因此，在化工廠管道法蘭處安裝電石氣檢測儀，實時監測電石氣濃度，對于保障化工廠的安全生產至關重要。

產品資料：

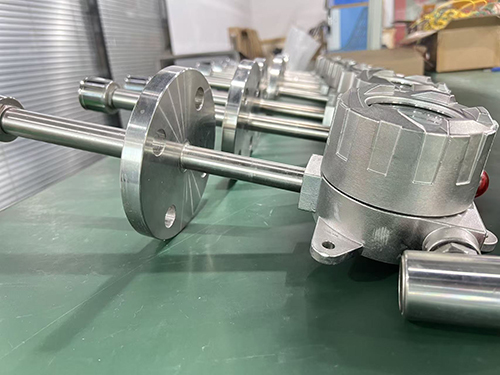

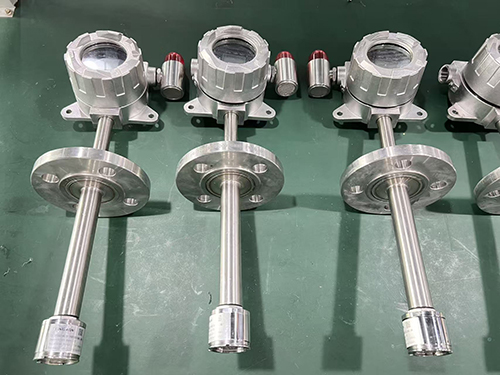

SGA-500法蘭式電石氣檢測儀是深國安電子完全依照工業級設計標準，自主研發生產的一款防爆型氣體檢測儀表;不僅獲得國家防爆電氣產品質量監督檢測中心頒發的防爆合格證(防爆證編號：CNEx19.1790X)，行業內獲得歐盟CE和ROHS雙認證的氣體檢測儀品牌;可直接安裝在危險區域的1區和2區使用;鋁合金防爆外殼，堅固耐用;智能氣體傳感器芯片，支持24小時連續在線監測;寬電壓直流供電設計，12-30V之間可自由使用。

SGA-500法蘭式電石氣檢測儀4-20mA和RS485雙信號輸出，支持?jǐn)?shù)據長距離遠傳，并可兼容90%以上廠家的氣體報警控制器、PLC、DCS、DDC等上位機系統;三種氣體采樣方式，可根據應用場景自由選擇適合自己的自然擴散式、主動泵吸式或密閉管道式氣杯;內置國際一線品牌氣體傳感器，精度高，穩定性強，誤差率低;全量程溫濕度補償，確保測量數值長期穩定、可靠;自帶空氣中零點自動校正功能，保證產品使用過程中不出現誤報現象。

化工廠管道法蘭式電石氣檢測儀布設方案

1.?法蘭連接處?：在每個管道法蘭連接處附近安裝一臺電石氣檢測儀，確保能夠及時檢測到法蘭處的泄漏情況。安裝位置應盡量靠近法蘭，但要注意避免安裝在法蘭的正上方，以免泄漏的氣體直接沖擊檢測儀，影響檢測精度。

2.?管道彎頭、三通等部位?：在管道的彎頭、三通等容易產生渦流和積聚氣體的部位也應安裝檢測儀，以全面監測管道內的電石氣濃度。

3.?距離閥門較近位置?：閥門是管道系統中另一個容易出現泄漏的部位，在距離閥門較近的位置安裝檢測儀，可以及時發現閥門處的泄漏。

法蘭式電石氣檢測儀安裝與調試要點

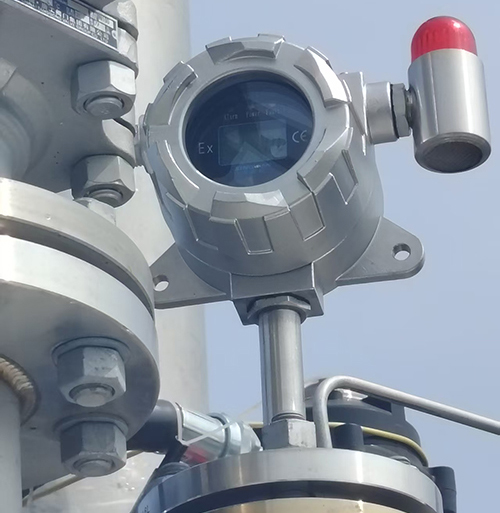

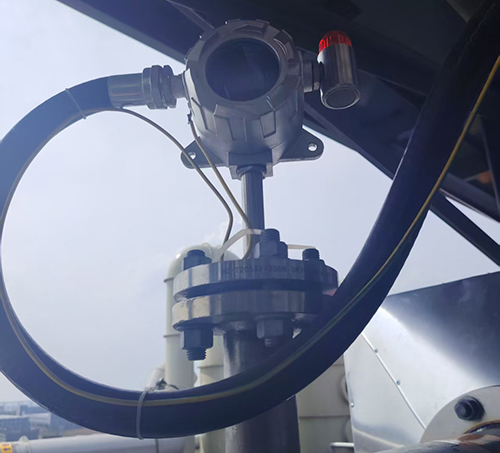

?安裝方式?：采用法蘭式安裝，將檢測儀的法蘭與管道法蘭通過螺栓連接固定。安裝時要確保法蘭連接緊密，無泄漏現象。

?安裝高度?：根據管道的直徑和電石氣的密度，合理確定檢測儀的安裝高度。一般來說，對于水平管道，檢測儀的安裝高度應與管道中心線齊平;對于垂直管道，檢測儀應安裝在管道的上部。

法蘭式電石氣檢測儀?調試步驟?：

通電檢查：接通檢測儀電源，檢查儀表指示燈是否正常亮起，顯示屏是否顯示正常。

零點校準：在清潔的空氣中對檢測儀進行零點校準，使儀表顯示值為零。

量程校準：使用標準氣體對檢測儀進行量程校準，調整儀表的顯示值，使其與標準氣體濃度一致。

報警功能測試：模擬電石氣泄漏情況，測試檢測儀的報警功能是否正常，報警聲音和燈光是否清晰明亮。

法蘭式電石氣檢測儀數據采集與傳輸

?數據采集?：檢測儀實時采集管道法蘭處的電石氣濃度數據，并將數據存儲在內部的存儲器中。存儲器應具備足夠大的容量，能夠存儲一定時間內的檢測數據。

?數據傳輸?：通過有線或無線方式將檢測儀采集到的數據傳輸?shù)奖O(jiān)控中心。有線傳輸可采用4 - 20mA、RS485等信號傳輸方式;無線傳輸可采用無線模塊，如GPRS、ZigBee等，實現數據的遠程傳輸。

?監控系統?：在監控中心安裝監控軟件，對傳輸過來的數據進行實時顯示、分析和處理。監控軟件應具備數據查詢、報表生成、報警記錄等功能，方便管理人員進行數據管理和決策。

應用效果

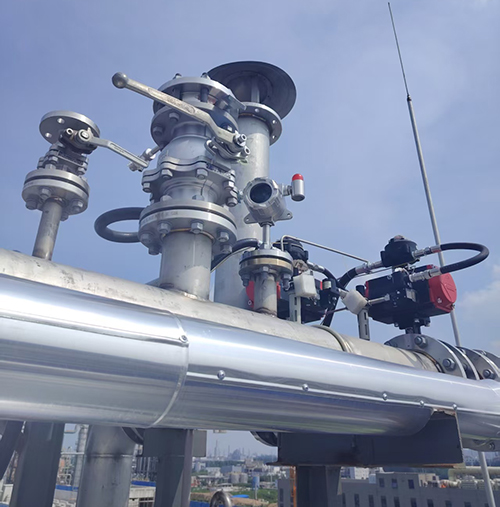

江西客戶某大型化工廠在生產過程中使用電石氣作為原料，為了保障生產安全，該廠在管道法蘭處安裝了深國安的SGA - 500系列法蘭式電石氣檢測儀。在安裝后的某次日常巡檢中，檢測儀檢測到一處管道法蘭處電石氣濃度異常升高，立即發出警報信號。監控中心值班人員接到報警后，迅速通知相關維修人員前往現場進行處理。維修人員到達現場后，發現是法蘭密封墊老化導致泄漏，及時更換了密封墊，避免了事故的發生。通過安裝電石氣檢測儀，該化工廠有效提高了對電石氣泄漏的監測能力，保障了生產的安全進行。
