您是想了解電石氣檢測儀的安裝指南教程對吧?以下深國安分享詳細電石氣檢測儀安裝指南教程，涵蓋安裝前準備、主體安裝、傳感器安裝、電源連接、信號連接、開機自檢與調試、安裝后檢查等關鍵步驟。

電石氣檢測儀安裝指南

一、安裝前準備

1.?電石氣檢測儀環境檢查?

確保安裝環境溫度在0℃-50℃之間，濕度<95%RH(非凝露)，避免極端溫度或高濕度環境。

避開震動、強磁場、熱源及腐蝕性氣體區域，確保通風良好且無陽光直射。

戶外安裝需預留防雨、防塵措施，如加裝遮雨板或選擇防雨型外殼。

?2.電石氣檢測儀位置選擇?

?泄漏點距離?：根據氣體比重及風向，安裝于氣體可能泄漏點1米范圍內，確?？焖夙憫?yīng)。

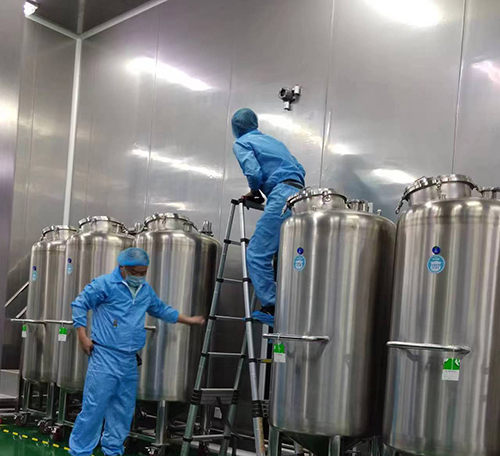

?3.電石氣檢測儀安裝高度?：

檢測比重<空氣的氣體(如NO?)，探頭安裝于房屋或設備上方;

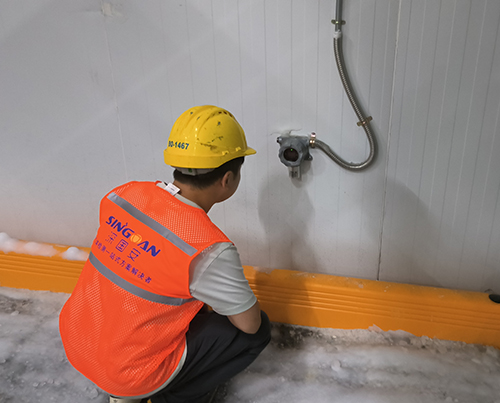

檢測比重>空氣的氣體(如N?O)，探頭貼近地面安裝。

?檢測范圍?：開放區域每探頭覆蓋60平方米，需考慮氣體擴散、風向及區域封閉性。

4.?工具與材料?

準備螺絲刀、密封件、銅管(外徑6mm/內徑4mm)、導線、法蘭盤(如PN10板式平焊鋼制管法蘭I系列DN50)、聚四氟乙烯管或伴熱采樣管等。

二、電石氣檢測儀安裝操作步驟

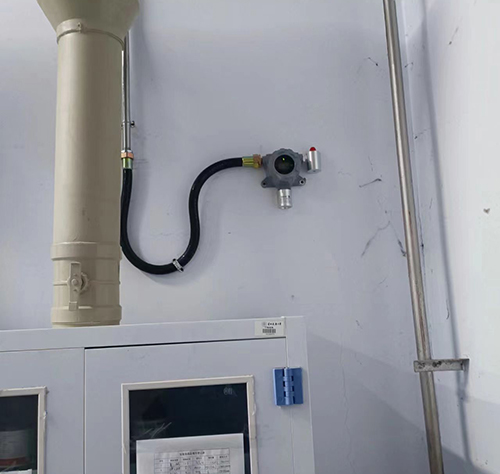

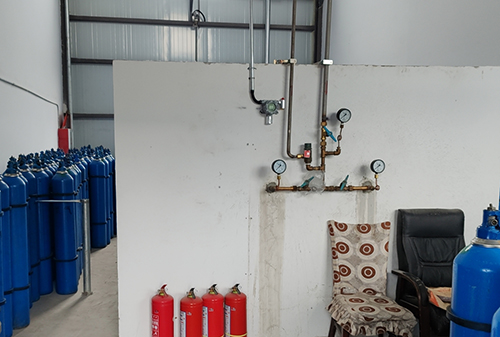

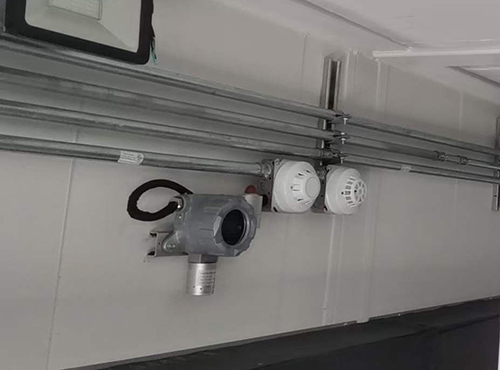

?1.固定支架與探頭?

將采樣探頭固定于穩固支架上，確保便于維護且支架無震動。

探頭朝下安裝，戶外場景需在檢測儀上方加裝遮雨板，距地面高度>30厘米以防濺水。

2.?氣路連接?

使用聚四氟乙烯管或伴熱采樣管連接采樣探頭與檢測儀氣路接口，確保連接牢固無泄漏。

如設備配備反吹裝置，按說明書安裝并調試，定期清除采樣管路積灰。

3.?電源與信號接入?

電石氣檢測儀接入穩定AC220V電源，檢查電壓是否符合要求(如24VDC設備需確認電壓范圍12-30VDC)。

根據需求設置信號輸出方式：

數字信號：RS485接口(MODBUS RTU協議);

模擬信號：三線制4-20mA輸出。

?4.冷凝器與過濾裝置?

安裝電子冷凝器去除樣氣水汽，保證檢測精度。

在采樣管路前端加裝粉塵過濾器，防止顆粒物進入傳感器。

三、電石氣檢測儀調試與校準

?1.氣密性檢查?

使用肥皂水涂抹氣路連接處，觀察是否漏氣，確保無泄漏后緊固接頭。

2.?通電測試?

接入電源后檢查指示燈是否亮起，確認設備通電正常。

使用調試工具測試檢測儀與上位機通訊(如RS485/MODBUS RTU協議)。

?3.標氣校準?

?零點校準?：通入零氣(如純凈空氣)，按顯示屏提示調整零點值。

?精度校準?：通入已知濃度標準氣體，比較顯示值與標準值，調整精度參數至誤差<±3%FS。

?響應時間測試?：記錄從通入標氣到顯示穩定值的時間(T90應<30秒)。

四、電石氣檢測儀安全與維護

?1.安全操作?

安裝及調試時佩戴防護裝備，避免直接接觸有毒氣體。

確保設備接地良好，防止靜電或漏電風險。

?2.定期維護?

?濾芯更換?：每3-6個月更換粉塵過濾器，防止堵塞。

?氣路檢查?：每季度檢查氣路連接是否松動或老化。

?傳感器清潔?：用軟布擦拭探頭表面，避免灰塵或油污影響靈敏度。

3.故障處理?

?無顯示?：檢查電源及保險絲;

?讀數異常?：重新校準或更換傳感器;

?通訊中斷?：檢查信號線及通訊協議設置。

五、推薦產品

?深國安SGA-501固定式電石氣檢測儀?

?技術參數?：電化學傳感器，量程0-500mg/m3，精度≤±3%FS，響應時間T90<30秒。

?功能特點?：支持RS485/4-20mA雙信號輸出，內置冷凝器與粉塵過濾器，IP65防護等級，適用于工業環境。

?應用場景?：燃?xì)忮仩t尾氣監測、半導體制造廢氣排放、化工車間安全防護。

如需進一步了解產品細節或定制化解決方案，請?zhí)峁┚唧w應用場景(如室內/室外、檢測氣體種類、預算等)，深國安將為您推薦更適配的氣體檢測設備。
